动平衡机

产品描述

1.简述：

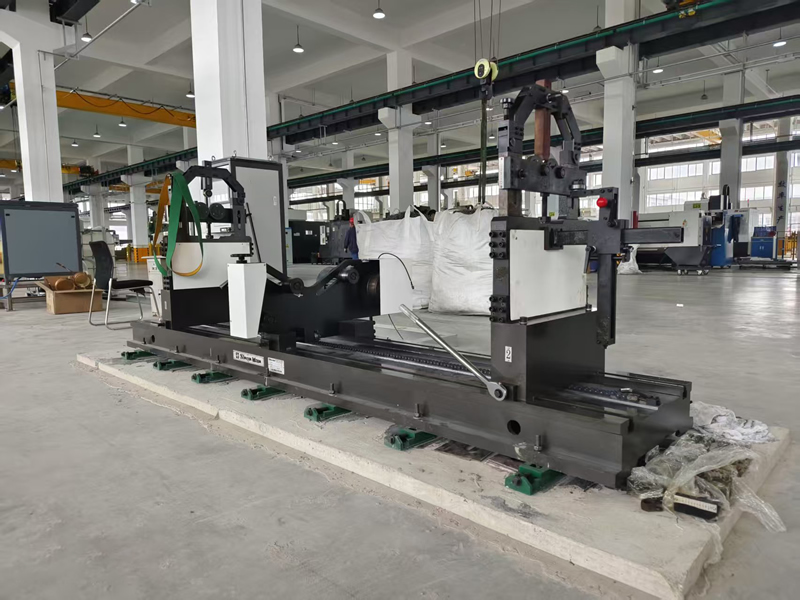

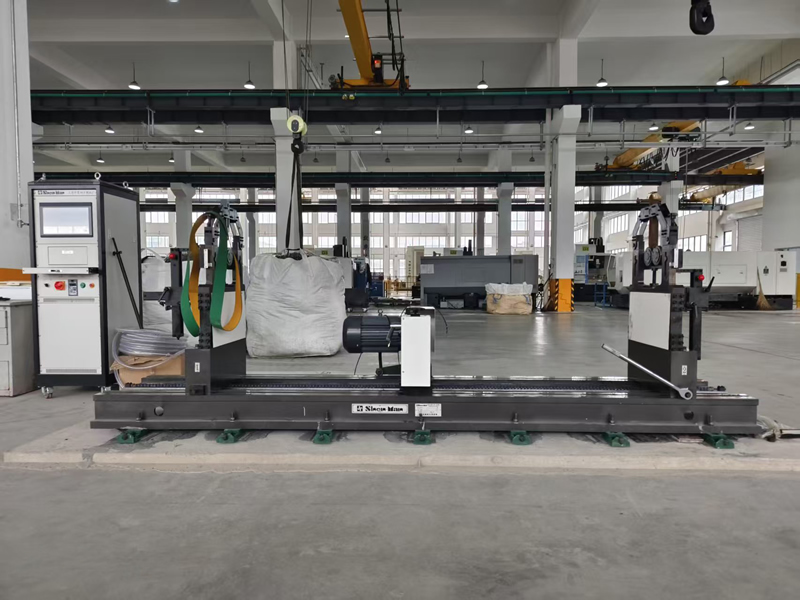

本硬支承平衡机广泛应用电机、机床主轴、齿轮、增压器、陶瓷机械等工件平衡校正。本机具有工件抱紧装置、支承刚度高，恢复力强，稳定性好的特点。机电换能器采用压电力传感器，其特点是输出能量较大、体积小、便于安装。测量系统采用工业计算机，转速、量值、相位由电脑液晶屏显示，转子的 10 种类型可任选，显示直观，并能记忆显示量，不平衡量直接以“g、g·mm”显示。传动方式采用万向联轴器，传动力大、平衡效率高。同时根据不同类型转子的几何尺寸及校正平面与支承间的距离，在测量界面输入对应参数，经一次启动后即可正确的显示出不平衡量的大小及其相位，因此操作简易，平衡效率高，适用于多种单件或批量卧式旋转零部件的平衡校验。

2.技术规格
2.1、基本参数：
2.1.1、工件最大质量 1000kg
2.1.2、工件最大直径 1600mm
2.1.3、皮带驱动部位直径 30-600mm
2.1.4、工件支承轴径范围 15-120-240mm
2.1.5、两支承中心最小距离 240mm
2.1.6、左支承座至右支承座最大距离 床身 3500mm，有效 3200mm
2.1.7、平衡转速 200-1400 r/min+无极调速
2.1.8、电机功率，变频器 7.5KW
2.2、 主要性能技术指标：
2.2.1、最小可达剩余不平衡量 emar0.5g.mm/kg
2.2.2、不平衡量减少率 URR≥95%
注：本机采用国家标准 GB/T9239.21-2019 平衡机的描述与判定中规定的试验方法测试本机主要性能技术,符合上述 emar、URR 性能指标。
（该标准参照国际标准化组织颁布的“典型刚性转子的平衡精度等级”）
2.3、转速选择
按工件的质量，工件的外径，初始不平衡量及驱动功率来选择平衡转速，要考虑电动机拖动功率和摆架支承的动态承载能力，故必须同时符合下列规定的两个限止值。
Wn2≤924×106kg/min2
WD2n2≤570×106kg·m2/min2
设:
1.电动机至工件的传动效率为 95%。
2.每次启动的加速时间为 15s。
式中：
W — 工件质量（kg）
n — 平衡转速（r/min）
D — 工件最大外径（m）
注：
1.带有叶片的工件应考虑风损功率。
2.校测转子要达到本机的最高精度，必须根据转子选择相应的转速，以达到足够的精度。
