产品介绍

一直致力于覆铜板行业专用设备的研发和制造，积累了丰富的工程经验。针对覆铜板行业胶液均质乳化的需求，结合混胶工艺特点、树脂及溶剂的物理特性、填料溶解特性，采用德国乳化及机械密封技术经过多年的不断实践，开发出均质乳化泵系列产品，质量稳定、高效耐用。
本系列乳化泵可以高效、快速、均匀地将一个相或多个相(液体、固体、气体)进入到另一互不相溶的连续相(通常液体)。
通常情况下各相之间互不相溶,乳化泵转子高速旋转所产生的高切线速度和高频机械效应带来的强劲动能，使物料在定、转子狭窄的间隙中受到强烈的作用力，包括液力剪切、离心挤压、液层摩擦、撞击撕裂和湍流等综合作用，经过乳化后的物料形成悬浮液(固/液)、乳液(液体/液体)或泡沫(气体/液体)。在线管线式高剪切均质乳化泵是在线连续生产或循环处理精细物料的高效率乳化机。

电机带动转子高速运转，通过机械外力作用使液-液、固-液物料颗粒粒径变窄，使一种相均匀分布到另一种或多种相中，达到细化均质、分散乳化效果，从而形成稳定的乳状液的状态。管线式乳化泵可直接应用于低粘度物料，对中高粘度物料，在管线乳化泵设备前级，可配置送料泵，以提高运行效率。佰晟研发的系列乳化泵具有密封性能好、设备噪音低，运转平稳，无物料死角，对物料进行充分的分散、剪切和乳化，同时具有短距离低扬程输送功能。

适用领域
广泛用于精细化工、石油化工、农药化肥、生物医药、日用化工、食品工业、涂料油墨、造纸工业等领域。
特别在覆铜板行业中，各种树脂胶液及填料相互混合时，如采用传统的桨叶搅拌方式，溶液只能进行普通的对流混合，而管线式乳化机可以将物料进行不同层级的挤压作用，实现分子间的碰撞.从而达到很好的均质乳化效果。

产品特点
● 引用德国乳化先进技术，达到分散、剪切、乳化多重效果。
● 采用德国双重密封形式，泵组长期运转无泄漏。
● 具有连续在线大批量生产处理能力，无物料死角，粒径分布范围更窄，均匀更高、操作简便，可实现自动化作业。
● 结构紧凑，安装简便，占用空间小，运行稳定，噪音低。
● 工作腔内传动采用单支点运转方式，可实现轴向进料，径向出料。
● 可适用于高温、高粘度、大流量等工况。
● 可选配夹套通入冷/热水进行循环，对物料起到保温或冷却作用。

工作原理

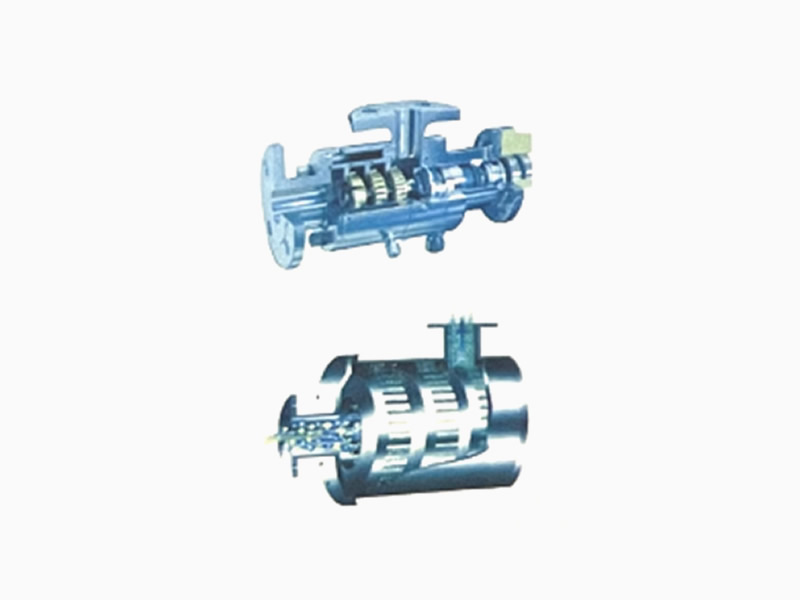

设备采用卧式结构。在狭长的工作腔内装有一组转定子(根据不同工艺要求，一台泵中可配置多对多层定转子)，转定子对偶耦合，高度配合。由电机带动中间轴进行高速运转，转定子形成真空，物料从进口被吸入转定子腔内，强大动能使转子产生极高的线速度，使物料在转、定子间隙之间经过强烈的撞击、破碎、离心挤、液层摩擦、强力剪切之后飞射出去，在多种不同方向力的作用下，产生强大紊流，物料从出口流出。可进行多次循环操作。

根据用户不同工况、不同工艺、不同产量的要求，定转子可分成一级、二级、三级，每级又可分成二层、四层、六层对偶咬合，物料通过层层剪切、分散、乳化，物料被吸入转子后承受几十万次的剪切作用，从而确保多相液体高度分散和固定颗粒迅速细化的目的。

产品型号及技术参数

型号	标准处理量 ( m3h.H20)	输出转速 ( rpm)	马达功率 ( kw )	出口压力 (Mpa)	进口尺寸 (mm)	出口尺寸 (mm)
ZSRH-1.1/0.5	0.5	2900	1.1	≤0.2	DN32	DN25
ZSRH-2.2/3	3	2900	2.2	≤0.2	DN40	DN32
ZSRH-4/5	5	2900	4	≤0.2	DN40	DN32
ZSRH-7.5./7	7	2900	7.5	≤0.2	DN50	DN40
ZSRH-11/10	10	2900	11	≤0.2	DN65	DN50
ZSRH-15/13	13	2900	13	≤0.2	DN65	DN50
ZSRH-18.5/16	16	2900	16	≤0.2	DN80	DN65
ZSRH-22/20	20	2900	20	≤0.2	DN80	DN65
ZSRH-30/28	28	2900	30	≤0.2	DN100	DN80
ZSRH-37/35	35	2900	37	≤0.2	DN125	DN100

注:·表中限批处理量测定介质为水。·处理量取决于物料的粘稠度和最终产品品质要求。·本表中数据因技术改进、定制而不符，以实物为准。·对流对性较差的介质，建议在入口处用流量相匹配的泵输送，泵入的压力≤0.2MPa。

安装尺寸

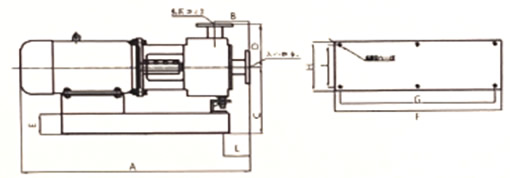

● 单级系列

型号	功率 kw	转速 rpm	流量范围 m3/h	A	B	C	D	E	F	G	H	I	J DN	K DN	N-φd
ZSRH-1.1/0.5	1.1	2900	0.5	575	90	180	150	20	300	220	280	250	32	25	4-14
ZSRH-2.2/3	2.2	2900	3	575	90	180	150	20	300	220	280	250	40	32	4-14
ZSRH-4/5	4	2900	5	741	137	224	182	25	400	320	375	346	50	40	4-14
ZSRH-7.5./7	7.5	2900	7	741	137	224	182	25	400	320	375	346	50	40	4-14
ZSRH-11/10	11	2900	10	864	140	250	190	25	480	405	420	380	65	50	4-14
ZSRH-15/13	13	2900	13	916	140	250	190	25	180	405	420	380	65	50	4-16
ZSRH-18.5/16	16	2900	16	940	140	270	190	25	550	475	450	410	80	65	4-16
ZSRH-22/20	20	2900	20	986	140	270	190	15	550	475	450	410	80	65	4-20
ZSRH-30/28	30	2900	28	1400	150	300	230	15	1300	1220	550	480	100	80	4-20
ZSRH-37/35	37	2900	35	1485	150	325	240	15	1300	1220	550	520	100	80	4-20

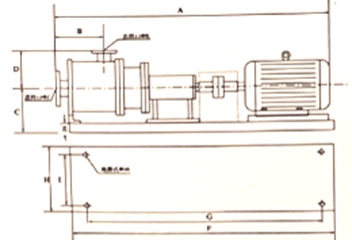

● 多级系列

型号	功率 kw	转速 rpm	流量范围	出口压力	A	B	C	D	E	F	G	H	I	J	K
ZSRH-75-3	7.5	2900	0.3-8	≤0.2	1213	218	232	155	50	1120	1010	300	240	50	40
ZSRH-11-3	11	2900	0.5-12	≤0.2	1365	242	293	180	50	1310	1100	350	230	80	65
ZSRH-15-3	15	2900	0.5-20	≤0.2	1500	260	260	200	50	1420	1280	422	332	80	65
ZSRH-22-3	22	2900	1-30	≤0.2	1605	260	260	206	50	1540	1340	422	332	80	65
ZSRH-30-3	30	2900	5-50	≤0.2	1690	210	340	295	60	1576	1376	550	470	100	80
ZSRH-37-3	37	2900	3-50	≤0.2	1870	305	310	246	60	1710	1560	550	470	100	80

注：以上安装尺寸因不同机型稍有不同，以实物或正式图纸为准。
