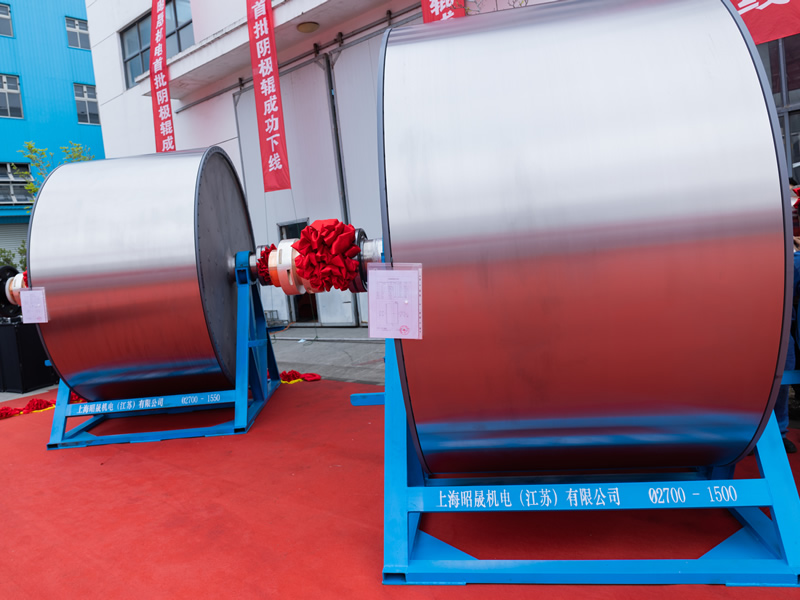

阴极辊

产品描述

在电解铜箔生产工序之中，生箔是核心环节，生箔机是核心生产设备，生箔机的核心部件是阴极辊。阴极辊是电解铜箔制造的核心设备，其质量决定着铜箔的档次和品质。铜离子电解液沉积在阴极辊表面并生成铜箔，同时辊筒连续旋转做圆周运动，使铜箔能够连续不断生成和剥离，最终卷制箔材。在整个生箔过程中，阴极辊是最重要的设备。

1）幅宽：1000～2000mm。
2）直径：φ1500mm，φ2016mm，φ2700mm，φ3000mm，φ3600mm。
3）生产规格：3.5～105μm。
4）最大承载电流密度：10KA/m2。
5）静平衡：<3N.m。
6）钛圈材质：TA1。
7）钛圈厚度：≥12mm(+0.5,-0)。
8）晶粒度等级：ASTM 10~12级。
9）阴极辊表面：无针孔，无压痕，无划伤，无色差，无花斑等缺陷，阴极辊出厂表面Ra0.3μm。
10）阴极辊边缘和平面保持直角及保持锐角。
11）阴极辊侧板采用铜钛复合板，采用无拼接整板。
12）边部侧板采用CPVC，侧板无变形，侧板厚度30mm。
13）阴极辊圆弧同轴度、直线度、圆跳动：±0.04mm。
